說明：

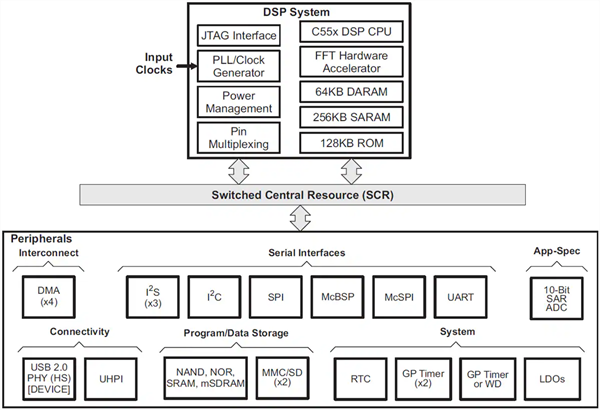

TMS32C5517AZCHA20R定點數字信號處理器 (DSP) 基于TMS320C55x DSP代CPU處理器內核。C55x DSP架構增加并行能力，注重省電設計，從而提高性能，降低功耗。
CPU支持一個內部總線結構，此結構包含一條程序總線、一條32位數據讀取總線和兩條16位數據讀取總線、兩條16位數據寫入總線。該器件還具有專門用于外設和DMA操作的附加總線。這些總線可實現在一個單周期內執行高達四次16位數據讀取和兩次16位數據寫入的功能。該器件還包括4個DMA控制器，每個有4個通道，為16個獨立的通道上下文提供數據移動，沒有CPU干預。每個DMA控制器在每周期可執行一個32位數據傳輸，此數據傳輸與CPU的運行并行并且不受CPU運行的影響。
時鐘頻率：75 MHz
封裝：NFBGA-196
特性：
內核
高性能、低功耗TMS320C55x定點數字信號處理器
13.33ns至5ns指令周期時間
時鐘速率：75MHz至200MHz
每個周期執行一條或兩條指令
兩個乘積累積單元（每秒高達4.5億次乘積累積運算 [MMACS]）
兩個算術和邏輯單元 (ALU)
三條內部數據或操作數讀取總線和兩條寫入總線
與C55x設備軟件兼容
可提供工業溫度設備
320KB零等待狀態片上RAM
128KB零等待狀態片上ROM（4塊16K×16位）
緊耦合FFT硬件加速器
外設
一個帶有16位復用地址或數據總線的通用主機端口接口 (UHPI)
具有三芯片選擇的主控和受控多通道串行端口接口 (McSPI)
主控和受控多通道經緩沖串行端口接口 (McBSP)
與下列器件有無縫接口連接的16位和8位外部存儲器接口 (EMIF)
3.84375M x 16位最大可尋址外部存儲器空間（SDRAM或mSDRAM）
通用異步接收器/發射器 (UART)
帶有集成型2.0高速物理層 (PHY) 的器件USB端口
直接內存存取 (DMA) 控制器
三個32位通用 (GP) 計時器
兩個多媒體卡和安全數字（eMMC、MMC和SD）接口
串行端口接口 (SPI)，具有四個芯片選擇
主/從內部集成電路 (I2C Bus?)
三個用于數據傳輸?shù)募呻娐烽g (IC) 聲音（I2S總線）模塊
10位4輸入主次逼近 (SAR) ADC
IEEE-1149.1 (JTAG) 邊界
多達26個GPIO引腳（與其他功能多路復用）
電源
四個內核隔離的電源域：模擬、RTC、CPU和外設以及USB
四個I/O隔離電源域：RTC I/O、EMIF I/O、USB PHY和DVDDIO
1.05V內核，1.8、2.75或3.3V I/O
1.3V內核，1.8、2.75或3.3V I/O
1.4V內核，1.8、2.75或3.3V I/O
時鐘
具有晶振輸入、獨立時鐘域和電源的實時時鐘 (RTC)
軟件可編程鎖相環 (PLL) 時鐘發生器
引導加載程序
片上ROM引導加載程序
封裝
196端子無鉛塑料BGA（球柵陣列）封裝（后綴ZCH），0.65mm間距
應用：
數字雙向無線電
低功耗分析應用（例如：語音識別、視覺傳感和指紋識別）
語音應用（例如：錄音機、免提套件和語音增強子系統）
音頻器件（例如：回聲抵消耳機和免提電話或者無線耳機和麥克風）
便攜式醫療設備
