德州儀器LM5171PHPR 80V 雙通道雙向降壓/升壓控制器的概述

來源：本站時間：2025-09-02瀏覽數：

LM5171PHPR是一款 80V 雙通道雙向控制器，支持多相并行運行和獨立通道操作，適用于高功率降壓/升壓轉換場景。其核心特性包括：高壓（HV）端口和低壓（LV）端口的最高額定電壓分別為85V和80V雙向電流調節精度：1%（典型值）通道電流監測精度：1%（典型值）可編程或自適應死…

LM5171PHPR是一款 80V 雙通道雙向控制器，支持多相并行運行和獨立通道操作，適用于高功率降壓/升壓轉換場景。其核心特性包括：

高壓（HV）端口和低壓（LV）端口的最高額定電壓分別為85V和80V

雙向電流調節精度：1%（典型值）

通道電流監測精度：1%（典型值）

可編程或自適應死區時間控制

可編程振蕩器頻率高達1MHz，可選擇與外部時鐘同步

I2C接口，用于監控和診斷

獨立的通道使能控制引腳

集成電流和電壓環路控制

內置3.5V 1%基準電壓

集成5V 10mA偏置電源

5A峰值半橋柵極驅動器

可編程逐周期峰值電流限制

過熱關斷

動態可選二極管仿真和強制PWM工作模式

可編程軟啟動定時器

支持多相和獨立通道運行

支持緊急關斷閂鎖

概述

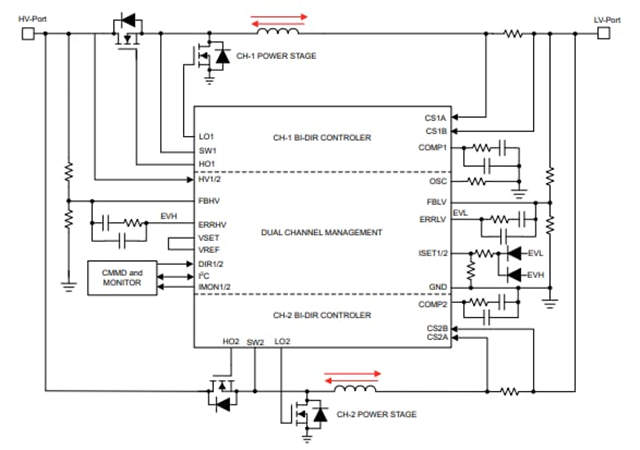

LM5171PHPR控制器可為雙通道雙向轉換器提供高壓和精密元件。相關示例包括雙電池系統。LM5171PHPR支持多相并行運行，每個相位均具有平衡的電流共享。LM5171PHPR還可以支持獨立通道雙向運行，因此可用作多相降壓/升壓或獨立降壓/升壓的獨立控制器。


雙通道差分電流檢測放大器和專用通道電流監測計可實現 1% 的典型精度。穩健的 5A 半橋柵極驅動器能夠驅動并聯的 MOSFET，從而在每個通道調節更高的功率?？刂破骺梢赃M(jìn)行動態編程，從而在二極管仿真模式 (DEM) 或強制 PWM (FPWM) 模式下運行。LM5171PHPR通用保護特性包括逐周期電流限制、HV 和 LV 端口過壓保護，以及過熱保護和緊急關斷鎖存。

應用場景

電池測試系統?（BTS）：LM5171PHPR用于電池性能評估與維護。 ??

超級電容/電池備用電源轉換器?：LM5171PHPR為應急供電提供穩定輸出。 ?

可堆疊大功率設備?：LM5171PHPR適用于高功率降壓或升壓應用，如工業雙電池系統。

技術參數

產品：LM5171PHPR

輸出類型：晶體管驅動器

功能：升壓，降壓，升壓/降壓

輸出配置：正

拓?fù)洌航祲海龎?，降壓升?/span>

輸出數：2

輸出階段：3
