9SQ445NDGI是 Renesas 推出的 PCIe Gen6 服務器時鐘發生器，專為 Intel 新一代服務器平臺設計。具體特點包括：
? 3.3V 工作電壓
? 側帶接口允許對所有輸出進行實時硬件控制
? 100M輸出的OE#引腳控制
? 85Ω差分低功耗HCSL（LP-HCSL）輸出消除了24個電阻，節省了39mm2的面積
? 差分輸出驅動源端接和雙端（接收器）端接負載
? 3 個可選的 SMBus 地址
? 支持 0%、-0.3% 和 -0.5% 的擴頻量
? 采用 5 × 5 mm 40-VFQFPN 封裝
? -40°C至+85°C工作溫度范圍

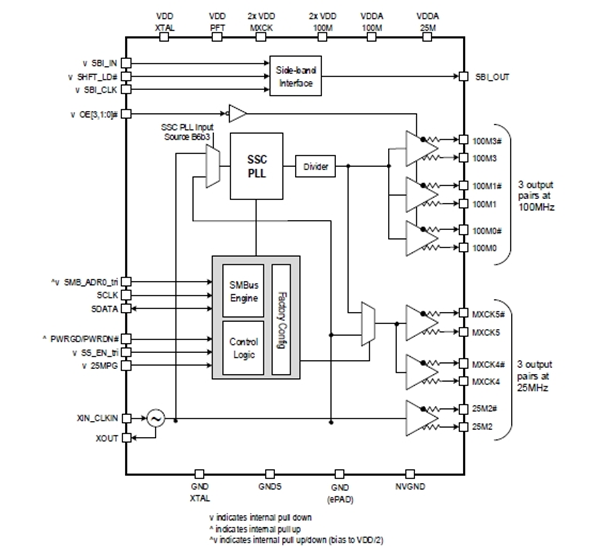

9SQ445NDGI 框圖
簡介
作為 CK440Q Lite 標準時鐘發生器，9SQ445NDGI支持PCIe Gen6接口規范，提供20個差分時鐘輸出，適用于多插槽服務器系統。9SQ445NDGI的抖動性能優于50fs RMS，滿足PCIe Gen5/6對時鐘穩定性的要求。
9SQ445NDGI是一款單芯片器件，符合PCIe Gen6標準。它被設計為一個完整的時鐘解決方案，或與DB2000Q兼容或其他時鐘緩沖器相結合，為多個接收代理提供點對點時鐘。?
9SQ445NDGI其它特性：
輸出配置
專用時鐘?：含7個100MHz輸出、3個25MHz輸出及1個平臺級聯時鐘
多路復用?：支持9路時鐘頻率切換（100MHz/25MHz）
拓?fù)浼嫒菪?/span>
支持從單插槽到模塊化多插槽的多種CPU拓?fù)浣Y(jié)構，兼容0%、-0.3%、-0.5%擴頻時鐘模式。
封裝信息
9SQ445NDGI采用8mm×8mm 100引腳雙排QFN封裝，引腳間距0.5mm，工作溫度范圍覆蓋標準工業場景。
典型應用
9SQ445NDGI適用于 PCIe Gen6 通信系統、服務器內部時鐘同步及高速數據傳輸場景，支持獨立參考時鐘（IR）和共參考時鐘（CC）兩種模式。
更多信息
如需采購9SQ445NDGI時鐘發生器，請?jiān)L問 hsagingcenter.org.cn 。
