P3A1604UKAZ是（NXP）推出的4位雙電源轉換收發器，支持雙向電壓電平轉換，具有自動方向檢測功能。以下是其核心特性：
自動方向檢測和雙向電壓電平轉換
寬電源電壓范圍
VCCA ：0.72V至1.98V
VCCB ：1.62V至3.63V
無需電源排序
每位最大數據速率 (DDR)
開漏：6.8Mbit/s (3.4MHz)
推挽式：40Mbit/s (20MHz)
支持I3C、I2C、SMBus、SPI和UART接口
較長的單觸發脈沖可驅動更大的容性負載，減少振鈴和過沖
A側和OE輸入接受高達1.98V的電壓
B側輸入接受高達3.63V的電壓
靜電放電 (ESD) 保護
HBM超過2000V，符合JESD22-A114E 2類標準
CDM超過500V，符合JESD22-C101E標準
100mA I/O閉鎖電流，JESD 78
WLCSP12 (SOT2063-4) 封裝，尺寸為1.405mm x 1.055mm，腳距為0.35mm
工作溫度范圍：-40 °C至+125 °C
描述

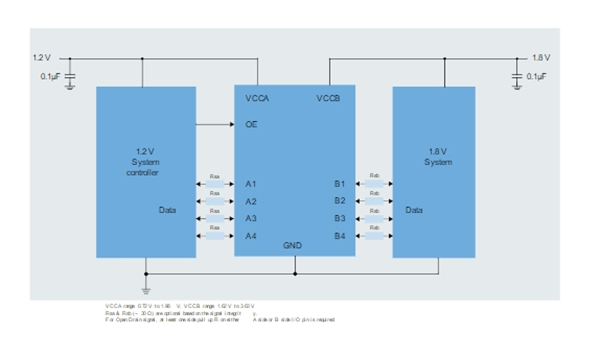

P3A1604UKAZ雙電源轉換收發器是一款多功能4位設備，設計用于雙向電壓電平轉換，具有自動方向檢測功能。NXP P3A1604UKAZ IC支持寬電源電壓范圍，VCCA 從0.72V至1.98V，VCCB 從1.62V至3.63V，適用于不同電壓節點之間的連接。
P3A1604UKAZ非常適合用于I3C、I2C、SMBus和SPI應用，在推挽模式下可提供40Mbps的最大數據速率。穩健的設計包括超過2000V (HBM) 和500V (CDM) 的ESD保護，并且該IC可在-40°C至+125°C溫度范圍內可靠工作。這款P3A1604UKAZ收發器非常適合用于移動、工業和消費電子應用，提供無縫集成和高效電壓電平轉換。
應用領域
工業控制
智能手表和手環
消費電子
智能手機
基本參數
產品：P3A1604UKAZ
轉換器類型：電壓電平
通道類型：雙向
電路數：1
每個電路通道數：4
電壓 - VCCA：0.72 V ~ 1.98 V
電壓 - VCCB：1.62 V ~ 3.63 V
輸入信號：-
輸出信號：-
輸出類型：三態
數據速率：40Mbps
工作溫度：-40°C ~ 125°C（TA）
安裝類型：表面貼裝型
封裝/外殼：12-WLCSP
