LMH3401IRMSR是一款7GHz、超寬帶、全差動放大器,廣泛應用于高速數據采集、通信系統、測試設備以及需要高帶寬和高線性度的各種電子設備中。
該器件具有以下主要特性:
在直流到 2GHz 的頻率范圍內具有優異的單端到差分轉換性能
7GHz,–3dB 帶寬
2GHz 時具備出色的二次諧波 (HD2) 和三次諧波 (HD3) 性能:
10MHz 時為 –96 (HD2),–102 (HD3)
500MHz 時為 –79 (HD2),–77 (HD3)
1GHz 時為 –64 (HD2),–72 (HD3)
2GHz 時為 –55 (HD2),–40 (HD3)
2GHz 時達到最佳 OIP3 性能:
200MHz 時為 45dBm
1GHz 時為 33dBm
2GHz 時為 24dBm
固定單端到差分電壓增益:16dB
噪聲因數:200MHz (RS = 50Ω) 時為 9dB
轉換率:18,000V/μs
支持單電源或分離電源供電
掉電功能
電源電流:55mA
產品詳情

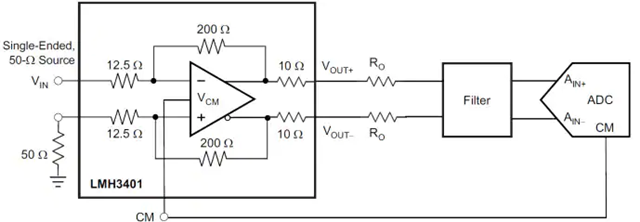

LMH3401IRMSR超寬帶全差分放大器是一款針對射頻 (RF)、中頻 (IF) 或高速時域應用進行了優化的高性能差分放大器。此器件非常適合在驅動模數轉換器 (ADC) 時需要進行單端到差分轉換的直流耦合或交流耦合應用。
在單端輸入轉差分輸出、或差分輸入轉差分輸出模式下工作時,LMH3401IRMSR產生非常低的二階和三階失真。片上電阻簡化了印刷電路板 (PCB)的實現,并能夠在 2GHz 的可用帶寬范圍內提供最高性能。此性能使得LMH3401IRMSR非常適用于測試和測量、寬帶通信以及高速數據采集等應用。該器件提供了共模參考輸入引腳,使放大器輸出共模符合 ADC 輸入要求。LMH3401IRMSR的工作電源電壓介于 3.3V 到 5.0V 之間;并且支持雙電源供電以滿足特定應用需求。

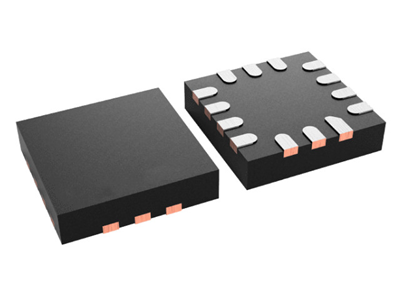

使用 5.0V 電源且達到 275mW 的超低功耗時才能實現這一性能等級。掉電功能還可實現節能。LMH3401IRMSR通過德州儀器 (TI) 的高級互補 BiCMOS 工藝制成,并采用節省空間的 14 引腳超薄四方扁平無引線 (UQFN) 封裝,規定的工作溫度范圍為 –40°C 到 85°C。
應用場景
LMH3401IRMSR廣泛應用于以下各種場景中,包括:
每秒千兆次采樣 (GSPS) 模數轉換器 (ADC) 驅動器
用于高速數據采集的 ADC 驅動器
用于基于微波的 1GBPS 以太網的 ADC 驅動器
數模轉換器 (DAC) 緩沖器
寬帶增益級
單端到差分轉換
電平轉換器
關鍵參數
產品:LMH3401IRMSR
SR - 轉換速率 :18 kV/us
CMRR - 共模抑制比:72 dB
Vos - 輸入偏置電壓 :1.2 mV
最小工作溫度:- 40°C
最大工作溫度:+ 85°C
安裝風格:SMD/SMT
封裝 / 箱體:UQFN-14
如需獲取【LMH3401IRMSR差分放大器】產品報價,可以通過訪問網站hsagingcenter.org.cn聯系明佳達電子。
