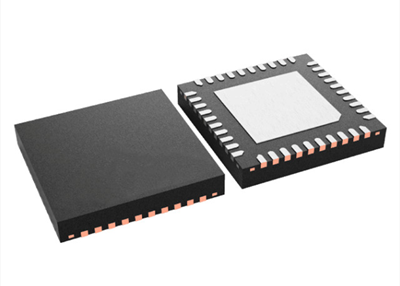

VQFN-40 | 集成 VCO 的 LMX2592RHAR 9.8GHz 寬帶頻率合成器

來源：本站時間：2025-04-24瀏覽數：

LMX2592RHAR——具有集成 VCO 的 9.8GHz 寬帶頻率合成器主要特性輸出頻率范圍為 20 至 9800MHz相位噪聲性能行業領先VCO 相位噪聲：在輸出為 6GHz 且偏移為 1MHz 時為 –134.5dBc/Hz歸一化 PLL 本底噪聲：-231dBc/Hz歸一化 PLL 閃爍噪聲：-126dBc/Hz49fs RMS 抖動（12kHz …

LMX2592RHAR——具有集成 VCO 的 9.8GHz 寬帶頻率合成器

主要特性

輸出頻率范圍為 20 至 9800MHz

相位噪聲性能行業領先

VCO 相位噪聲：在輸出為 6GHz 且偏移為 1MHz 時為 –134.5dBc/Hz

歸一化 PLL 本底噪聲：-231dBc/Hz

歸一化 PLL 閃爍噪聲：-126dBc/Hz

49fs RMS 抖動（12kHz 至 20MHz）（對于 6GHz 輸出）

輸入時鐘頻率高達 1400MHz

相位檢測器頻率高達 200MHz，且在整數 N 模式中高達 400MHz

支持分?jǐn)?shù) N 和整數 N 模式

雙差分輸出

減少毛刺的創新型解決方案

可編程相位調整

可編程電荷泵電流

可編程輸出功率水平

串行外設接口 (SPI) 或 uWire（4 線制串行接口）

單電源運行：3.3V


應用場景

LMX2592RHAR適用于需要高性能、低噪聲射頻源的各種應用，包括：

測試和測量設備?：LMX2592RHAR可用于高精度頻率合成和信號生成。

國防和雷達?：LMX2592RHAR可用于高性能雷達系統的頻率源。

微波回程?：LMX2592RHAR可用于無線通信中的頻率穩定和轉換。

高速數據轉換器的高性能時鐘源?：LMX2592RHAR提供穩定的高頻時鐘信號。

衛星通信?：LMX2592RHAR可用于衛星通信系統的頻率合成和穩定?。

產品說明

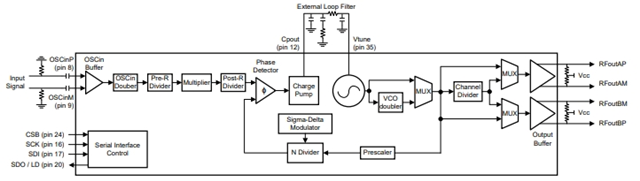

LMX2592RHAR是一款高性能、寬帶的PLLatinum RF合成器?，具有集成壓控振蕩器（VCO），支持20MHz至9.8GHz的頻率范圍。該器件支持分?jǐn)?shù)N和整數N模式，具有32位小數分頻器，能夠提供精確的頻率選擇。其相位噪聲性能領先行業，VCO相位噪聲在6GHz輸出時偏移1MHz為-134.5dBc/Hz，歸一化PLL噪底為-231dBc/Hz，歸一化PLL閃爍噪聲為-126dBc/Hz，積分噪聲為49fs RMS抖動（12kHz至20MHz范圍內）?。

LMX2592RHAR可接受高達 1.4GHz 的輸入頻率，與分頻器及可編程低噪聲乘法器相結合，可靈活設置頻率。附加的可編程低噪聲乘法器可幫助用戶減輕整數邊界雜散的影響。在分?jǐn)?shù) N 模式下，LMX2592RHAR可將輸出相位調整 32 位分辨率。對于需要快速頻率變化的應用，LMX2592RHAR支持耗時小于 25μs 的快速校準選項。

使用一個 3.3V 電源即可能實現此性能。LMX2592RHAR支持 2 個差分輸出，這兩個輸出也可靈活配置為單端輸出。用戶可選擇將其中一個編程為從 VCO （或倍壓器）輸出，另一個從通道分配器輸出。若不想使用，可分別禁用每個輸出。
