ADG1412YCPZ是一款四通道單刀單擲(SPST)開關。
關鍵特性
導通電阻為 1.8 Ω
導通電阻平坦度為 0.3 Ω
通道間導通電阻匹配度為 0.1 Ω
每通道連續電流為250 mA
全定工作電壓為 +12 V、±15 V 和 ±5 V
不需要 VL 電源
3 V 邏輯兼容輸入
軌到軌操作
16 引腳 4 mm × 4 mm LFCSP
AEC-Q100 適用于汽車應用
通過這些特性,ADG1412YCPZ適用于工業控制、汽車電子、通訊網絡、安防監控等領域,能夠承受高電源電壓并具有高性能和低功耗的特點?。
簡介
ADG1412YCPZ是一款單片互補金屬氧化物半導體 (CMOS) 套件,包含四個采用 iCMOS? 工藝設計的可獨立選擇開關。iCMOS(工業 CMOS)是一種將高電壓 CMOS 和雙極技術結合在一起的模塊化制造工藝。它可促進各種高性能模擬 IC 的開發,ADG1412YCPZ能以 33 V 電壓在前代高電壓套件無法實現的封裝中運行。與使用傳統 CMOS 工藝的模擬 IC 不同,iCMOS 元件可耐受高電源電壓,同時提供更高的性能,顯著降低功耗并減小封裝尺寸。
導通電阻曲線在整個模擬輸入范圍內非常平坦,可確保在切換信號時實現出色的線性度和低失真度。iCMOS 構造可確保超低功耗,使套件非常適用于便攜式和電池供電儀器。

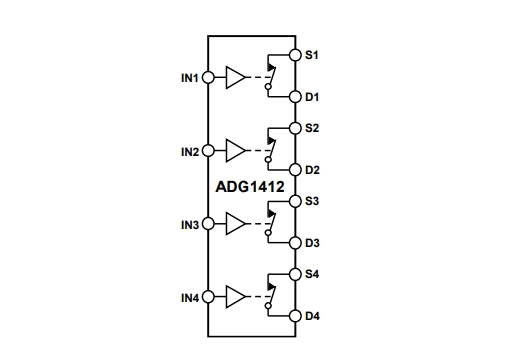

ADG1412YCPZ包含四個獨立的單刀單擲 (SPST) 開關。ADG1411 和 ADG1412 的唯一區別是它們的數字控制邏輯是反向的。ADG1411 開關在適當控制輸入時通過邏輯 0 開啟,而 ADG1412 開關通過邏輯 1 開啟。在接通時,各個開關在兩個方向上具有同等的良好傳導性能,并且其輸入信號范圍可擴展至電源電壓的水平。在斷開狀態下,達到電源電壓水平的信號電平將被阻止。
應用領域
ADG1412YCPZ適用于多種需要高精度開關控制的場合,包括但不限于:
汽車電子?:ADG1412YCPZ用于汽車控制系統中的信號切換和隔離
工業控制?:ADG1412YCPZ在工業自動化和測量設備中實現多通道信號處理
醫療保健?:ADG1412YCPZ在醫療設備中用于信號切換和隔離,確保醫療設備的穩定運行
其他領域?:ADG1412YCPZ適用于任何需要高精度、低導通電阻和高耐壓開關的場合?。
此外,ADG1412YCPZ模擬開關的規格如下:
開關電路:SPST - 常開
多路復用器/解復用器電路:1:1
電路數:4
導通電阻(最大值):1.8 歐姆
通道至通道匹配 (ΔRon):100 毫歐
電壓 - 電源,單 (V+):5V ~ 16.5V
電壓 - 供電,雙 (V±):±4.5V ~ 16.5V
開關時間 (Ton, Toff)(最大值):150ns,120ns
-3db 帶寬:170MHz
電荷注入:-20pC
溝道電容 (CS(off),CD(off)):23pF,23pF
電流 - 漏泄 (IS(off))(最大值):550pA
串?dāng)_:-100dB @ 1MHz
工作溫度:-40°C ~ 125°C(TA)
安裝類型:表面貼裝型
器件封裝:16-LFCSP-VQ(4x4)
