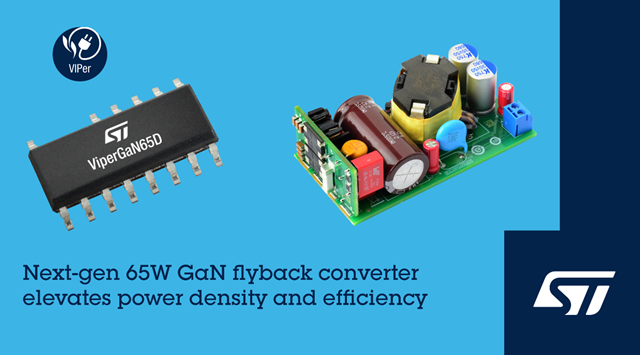

意法半導體的 VIPerGaN65D 反激式轉換器采用SOIC16封裝，可以用于設計體積較小的高性價比電源、適配器和 USB-PD (電力輸送) 快速充電器，最大輸出功率可達65W，輸入電壓為通用電網電壓。
這款準諧振離線變換器集成一個700V GaN (氮化鎵) 晶體管和優化的柵極驅動器及典型的安全保護功能，降低了利用寬帶隙技術提高功率密度和能效的技術門檻。GaN功率晶體管的最高開關頻率為240kHz，開關損耗極小，可以搭配使用小體積的反激式變壓器和無源元件，以及價格低廉的小電路板。
VIPerGaN65D采用較傳統的SO16n窄體封裝，而VIPerGaN系列其他成員則采用5mm x 6mm DFN封裝。
該變換器采用零電壓開關技術，可以調整谷底同步延遲，確保 GaN 晶體管導通時間始終是在漏極諧振谷底。該轉換器還具有動態消隱時間功能，在輸入電壓上升時可保持能效，并自適應任何線路和負載條件，以最大限度地提高整體能效。此外，在輸入電壓范圍內，前饋補償可最大限度地減少輸入峰值功率變化。
VIPerGaN65D的極限電流為3.5A，當設計采用85V至265V的通用輸入電壓時，變換器最大輸出功率可達65W，如果把輸入電壓提高到185V-265V，最大額定輸出功率可達85W。待機功率不到30mW，符合最新國際能效標準的要求。
VIPerGaN65D可用于設計小巧又便宜的快速充電器和適配器，并可用作洗衣機、洗碗機、咖啡機、電視機、機頂盒、數碼相機、便攜式音頻播放器、無線剃須刀等設備的輔助電源。它還用于臺式電腦和服務器、樓宇和家庭自動化設備、電表、家用和建筑照明以及空調的輔助電源。
VIPerGaN65D集成了一個 SENSEFET晶體管 (電流檢測功率 MOSFET) ，為優化能效和觸發系統安全保護機制提供精確的電流檢測功能，最大限度減少物料清單成本。內置安全功能包括過流保護、輸出過壓保護、輸入電壓前饋補償、輸入高壓/欠壓保護、輸入過壓保護、輸出過載保護、輸出短路保護和熱關斷。所有安全保護功能均具有自動重啟功能，變換器還采用頻率抖動技術抑制 EMI干擾。
參考設計EVLVIPGAN65DF有助于加速基于VIPerGaN65D的電源項目的開發進度。EVLVIPGAN65DF電路板集成變換器芯片、副邊同步整流電路和意法半導體的SRK1001自適應控制器，為開發者提供一個24V、65W的電源，并配備完善的安全保護功能，峰值能效大于 93%。
