產品詳情：
SSM6515BCBZRL超低功耗D類音頻放大器優化用于無線耳機、智能手機耳機以及助聽器設備。該應用電路僅需少量外部元件，采用1.8V (PVDD) 電源和1.2V至1.8V (IOVDD) 電源供電。通過1.8V信號傳輸，可以共享電源。SSM651放大器可為16Ω負載提供85mW連續輸出功率，總諧波失真加噪聲(THD + N) <1%。
SSM6515采用高效率、低噪聲調制方案，無需外部電感/電容(LC)輸出濾波器。該方案在非常低的輸出功率下也能持續提供高效率，與傳統的耳機放大器相比可延長電池壽命。該器件能夠在55 mW功率下驅動16 Ω負載，工作效率高于90%，A加權信噪比(SNR)為113 dB。與其它D類架構相比，穩定的擴頻、共模脈沖密度調制提供更低的電磁干擾(EMI)輻射發射。
數字輸入功能無需外部數模轉換器(DAC)。SSM6515具有微功耗關斷模式，采用1.8 V PVDD電源時，關斷電流典型值為6 μA，無輸入時可自動關斷。該器件還內置爆音與咔嚓聲抑制電路，盡可能減小器件開啟和關閉期間輸出端的電壓突波。輸入支持各種串行音頻格式，包括I2S、時分多路復用(TDM)和脈沖密度調制(PDM)。
SSM6515采用I2C控制接口或在獨立模式下工作，額定溫度范圍為?40°C至+85°C。該器件內置輸出短路保護功能。
特性

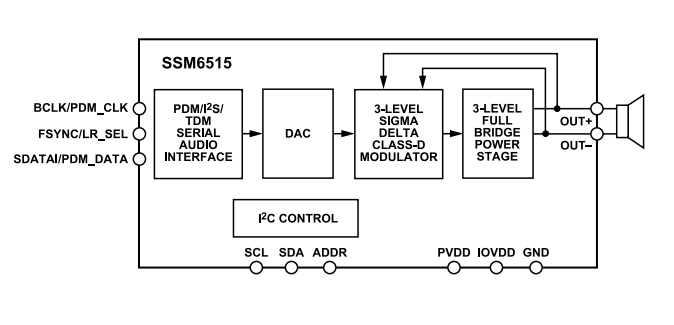

無濾波器數字輸入、單聲道差分輸出D類放大器，具有3級Σ-Δ調制，優化用于耳機驅動
采用1.8V單電源供電
80mW輸出功率，16Ω負載（<0.1% THD + N時）
2.57μV rms噪音，113dB, A加權信噪比和動態范圍
0.003% THD + N（30mW，1kHz輸出32Ω負載）
I2C控制，具有多達4個引腳可選地址或獨立運行
多個串行數據格式
TDM，I2S或左對齊從動設備
PDM輸入工作頻率范圍為2.8224MHz至12.288MHz
支持8kHz至768kHz采樣率
3.9μs延遲，帶6MHz PDM輸入
靈活的數字增益調整
直流阻斷高通濾波器，具有可編程角頻率
高性能模式下1.55mw典型空閑功率
低功耗模式，可降低功耗
靈活的輸出增益限制器和限幅
自動關斷功能，具有零數字輸入
短路保護
咔噠聲抑制
用戶可選的超低EMI輻射模式
上電復位
1.8V PVDD 電源
1.2V至1.8V IOVDD 電源
0.984mm x 1.444mm、0.35mm腳距WLCSP-11
應用
? 無線耳機
? 主動降噪耳機
? 智能手機耳機揚聲器
? 助聽設備
? 便攜式電子設備
