簡介
LMH1239RTVR是 (TI) 推出的一款具有集成時鐘恢復器的 12G SDI 雙路電纜均衡器。該器件旨在均衡通過 75? 同軸電纜傳輸?shù)臄?shù)據，并可在 125Mbps 至 11.88Gbps 的 SMPTE 數據速率范圍內運行。

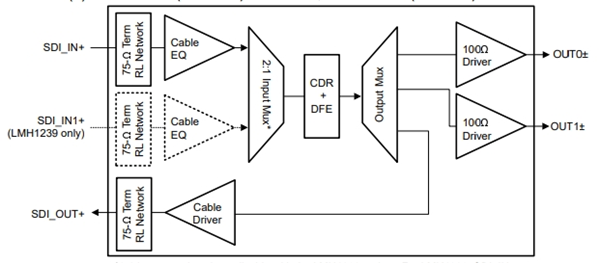

為簡化布線和方便調試，LMH1239 有一個 1:3 輸出多路復用器；該多路復用器由兩個具有 VOD 和去加重控制功能的 100Ω 扇出輸出以及一個 75Ω 環通 SDI 輸出組成。提供的 75Ω 環通輸出可以擴展信號覆蓋范圍或?qū)崿F(xiàn)系統級診斷。
為了實現系統級冗余，LMH1239 附加了集成的 SDI 輸入多路復用器。
應用
? SMPTE 兼容串行數字接口
? UHDTV/4K/8K/HDTV/SDTV 視頻
? 廣播視頻路由器、交換機、分配放大器和監視器
? 數字視頻處理和編輯
特性
? 帶有集成時鐘恢復器的自適應電纜均衡器
? 支持 ST-2082-1 (12G)、ST-2081-1 (6G)、ST-424 (3G)、ST-292 (HD) 和 ST-259 (SD)
? 兼容 DVB-ASI 和 AES10 (MADI)
? 集成無基準時鐘恢復器鎖定為以下 SMPTE 速率：11.88Gbps、5.94Gbps、2.97Gbps、1.485Gbps或 1.001 分頻子速率、270Mbps
? 典型電纜長度 (Belden 1694A)，PRBS-9 圖形：
– 11.88Gbps (4Kp60 UHD) 時為 100m
– 5.94Gbps (UHD) 時為 150m
– 2.97Gbps (FHD) 時為 220m
– 1.485Gbps (HD) 時為 300m
– 270Mbps (SD) 時為 600m
? 典型電纜長度 (Belden 1694A)，病態模式 1：
– 11.88Gbps (4Kp60 UHD) 時為 90m
– 5.94Gbps (UHD) 時為 140m
– 2.97Gbps (FHD) 時為 220m
– 1.485Gbps (HD) 時為 300m
– 270Mbps (SD) 時為 600m
? 片上 75? 終端和回波損耗補償網絡
? 輸入電纜均衡器和時鐘恢復器特性：
– 通過應力模式提高電纜長度
– 可編程 CDR 環路帶寬設置
– 2:1 75? 輸入多路復用器（僅限 LMH1239）
? 輸出驅動器特性：
– 具有去加重功能的 1:2 100? 扇出輸出
– 具有電纜故障檢測功能（支持最長 600m）的時鐘恢復型 75Ω 環通輸出
? 內置 PRBS 發生器、校驗器
? 內部眼圖張開度監視器
? 2.5V 單電源
? 低功耗：350mW（典型值）
? 省電模式：70mW
? 可通過控制引腳、SPI 或 SMBus 接口進行配置
? 5mm × 5mm 32 引腳 WQFN 封裝
