產品詳情：

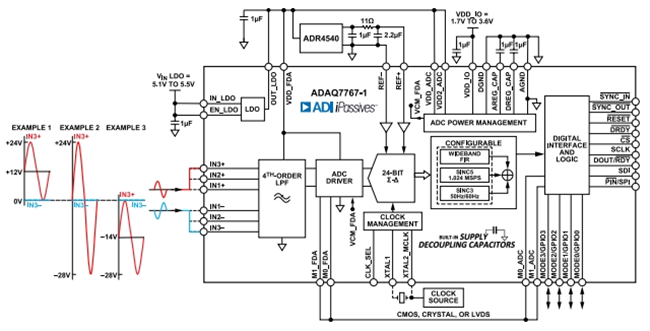

ADAQ7767-1BBCZ μModule DAQ解決方案是一款24位精密數據采集 (DAQ) μModule? 系統，將信號調理、轉換和處理模塊集成到單一系統級封裝 (SiP) 配置中。ADAQ7767-1支持快速開發高度緊湊、高性能的精密DAQ系統。
ADAQ7767-1集成了以下特性：
? 四階、低噪聲、線性相位抗混疊濾波器 (AAF)
? 低噪聲、低失真、高帶寬、增益可選ADC驅動器，以及可選的線性升壓緩沖器
? 帶可編程數字濾波器的高性能中等帶寬24位Σ-Δ ADC
? 低噪聲、低壓差 (LDO) 線性穩壓器
? 基準緩沖器
? 信號鏈所需的關鍵無源元件
ADAQ7767-1 支持多種輸入類型，包括單極性和雙極性單端、偽差分和差分信號，最大差分范圍為 ±28.672 V，共模電壓范圍為 ?16 V 至 +12 V（使用 IN3）。憑借 ADI 公司 iPASSIVES? 技術的精確，ADAQ7767-1 具有出色的共模抑制比（CMRR）。三對引腳可選增益設置提供額外的系統動態范圍，較低幅度的輸入信號可改善信號鏈噪聲性能。在需要高輸入阻抗的應用中，ADAQ7767-1 允許客戶選擇他們喜歡的輸入放大器。
特性：
高度集成的數據采集解決方案
3 引腳可選增益選項：1 (IN1), 0.364 (IN2) 或 0.143 (IN3)
最大差分輸入范圍 (IN3)：±28.672 V
寬共模輸入電壓范圍：-16 V 至 +12 V (IN3)
具有最大平坦度和線性相位的四階 AAF
具有 105dB 典型值抑制 (IN1) 的抗混疊保護
出色的套件至套件相位匹配和漂移
兼具精密交流和直流性能
總系統動態范圍：高達 124dB
±28.672 V 范圍內 (IN3) 為 -118 dB 典型 THD
±28.672 V 范圍內 (IN3) 為 78.0 dB 典型直流 CMRR
FSR 典型值 INL：±3.8 ppm
最大增益誤差漂移：3.1 ppm/° C
套件最大相位角失配：± 0.096，20kHz 時
可編程輸出數據速率、濾波器類型和延遲
線性相位數字濾波器選項：
寬帶低紋波 FIR 濾波器（256 kSPS、110kHz 最大輸入帶寬）
Sinc5濾波器（1.024kSPS、208.9 kHz 最大輸入帶寬，4 μs 最大群延遲）
Sinc3 濾波器（50/60Hz 抑制）
集成式 LDO
內置電源去耦電容器
通過引腳綁定或 SPI 接口配置
數字接口針對隔離應用進行了優化
全套診斷檢查機制
工作溫度范圍：?40°C 至 +105°C
封裝：12 mm × 6 mm × 1.6 mm、84 球 CSP_BGA 封裝，具有 0.8 mm 球間距
與分立式解決方案相比，尺寸縮小 8 倍
應用：
通用輸入測量平臺
電氣測試和測量
聲音和振動、聲波和材料科學研發
控制和硬件在環驗證
針對預測性維護的狀態監控
音頻測試
