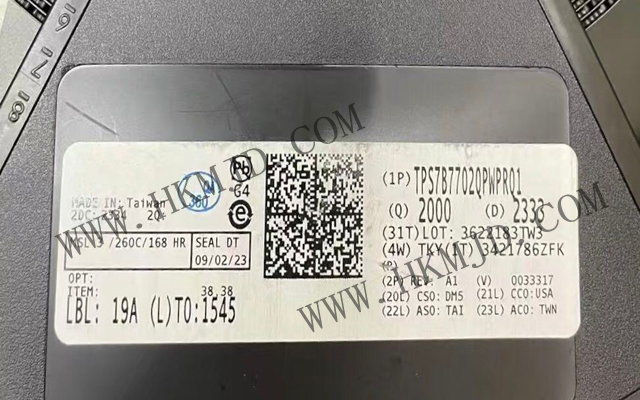

TPS7B7702QPWPRQ1 是一款汽車級雙通道低壓差線性穩壓器（LDO），采用 16-HTSSOP（帶PowerPAD?）封裝，專為車載信息娛樂系統、有源天線電源和環視攝像頭等應用設計。該器件支持 4.5V~40V 寬輸入電壓范圍，并提供 1.5V~20V 可調輸出電壓，每通道輸出電流可達 300mA，適用于 汽車電子、工業控制和小電流電源管理 等場景。

特性（TPS7B7702QPWPRQ1）

? 符合汽車類應用的 要求

? 具有符合 AEC-Q100 標準的下列特性：

– 器件溫度 1 級：–40°C 至 125°C 的環境運行溫度范圍

– 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 2

– 器件組件充電模式 (CDM) ESD 分類等級 C4B

? 具有電流檢測和可調節限流功能的單通道和雙通道低壓降穩壓器 (LDO)

? 4.5V 至 40V 寬輸入電壓范圍，45V 負載突降保護

? FB 接至 GND 時進入電源開關模式

? 1.5V 至 20V 可調節輸出電壓

? 每通道輸出電流高達 300mA

? 可通過外部電阻實現可調節限流功能

? 高精度電流檢測功能，無需進一步校準即可在低電流下檢測天線開情況

? 高電源抑制比：100Hz 時的典型值為 73dB

? 集成反向極性保護，低至 -40V 且無需外部二極管

? 負載電流為 100mA 時，最大壓降電壓為 500mV

? 與 2.2μF 至 100μF（ESR 為 1mΩ 至 5Ω）范圍內的輸出電容器搭配使用時可保持穩定

? 集成了保護和診斷功能

– 熱關斷

– 欠壓鎖定 (UVLO)

– 短路保護

– 反向電池極性保護

– 反向電流保護

– 輸出端電池短路保護

– 輸出端感性負載鉗位

– 多通道/器件間的電流檢測功能復用

– 能夠通過電流檢測功能區分所有故障

? 16 引腳 HTSSOP PowerPAD?封裝

應用（TPS7B7702QPWPRQ1）

? 信息娛樂系統有源天線電源

? 環視攝像頭電源

? 適用于小電流應用的高側電源開關
