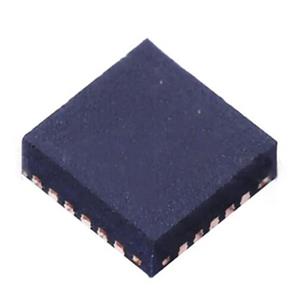

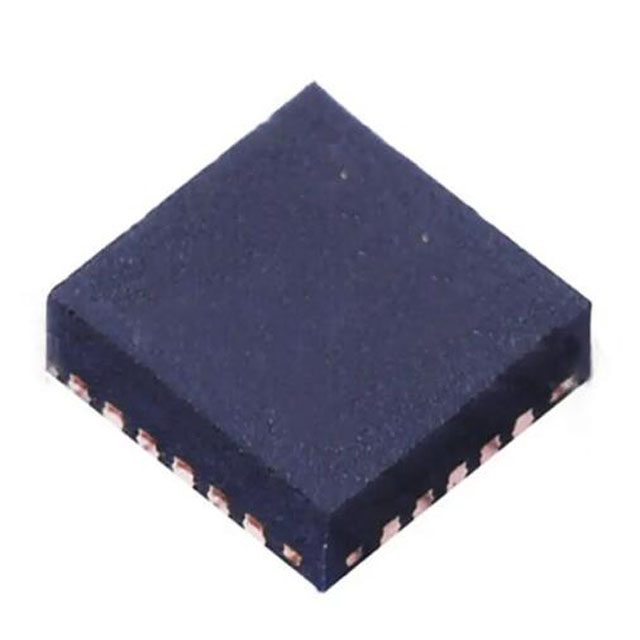

ADRF5424BCZ - 100MHz 至 60GHz 載波芯片，硅 SPDT 開關

產品概述

ADRF5424BCZ 是一款反射式單刀雙擲 (SPDT) 開關，采用硅工藝制造，附在砷化鎵 (GaAs) 載體基板上。該基底包含用于芯片和導線組裝的接合墊，器件底部經過金屬化處理，與地相連。

該器件的工作頻率為 100 MHz 至 60 GHz，插入損耗優于 1.5 dB，在 55 GHz 時的隔離度為 35 dB。ADRF5424 的直通路徑和熱切換的射頻輸入功率處理能力高達 27 dBm，最高可達 40 GHz。

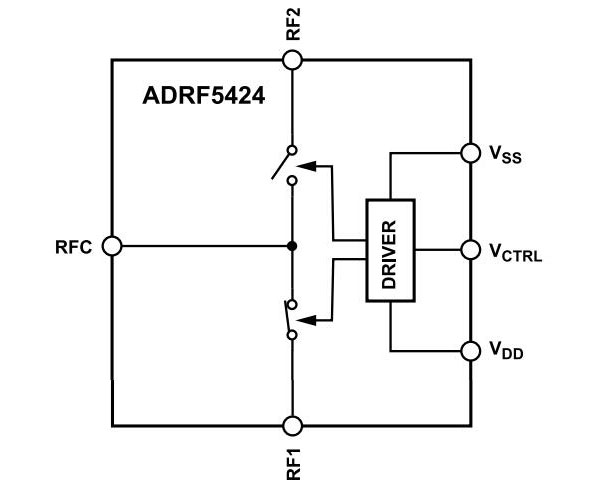

功能框圖

主要特性

超寬帶頻率范圍： 100 兆赫至 60 千兆赫

反射式設計

用于導線接合和帶狀接合的接合墊

低插入損耗

- 1.0 dB（典型值，高達 18 千兆赫

- 1.3 dB（典型值，高達 44 千兆赫

- 1.5 dB（典型值，高達 55 GHz

高輸入線性度

- P1dB: 28 dBm 典型值

- IP3：典型值 50 dBm

高射頻功率處理

- 直通路徑：27 dBm（最高 40 GHz

- 熱切換：27 dBm（最高 40 GHz

無低頻雜散信號

射頻穩定時間（50% VCTRL 至最終射頻輸出的 0.1 dB）： 17 毫微秒

應用

測試和儀器

蜂窩基礎設施： 5G 毫米波

軍用無線電、雷達和電子對抗措施 (ECM)

微波無線電和甚小口徑終端 (VSAT)
