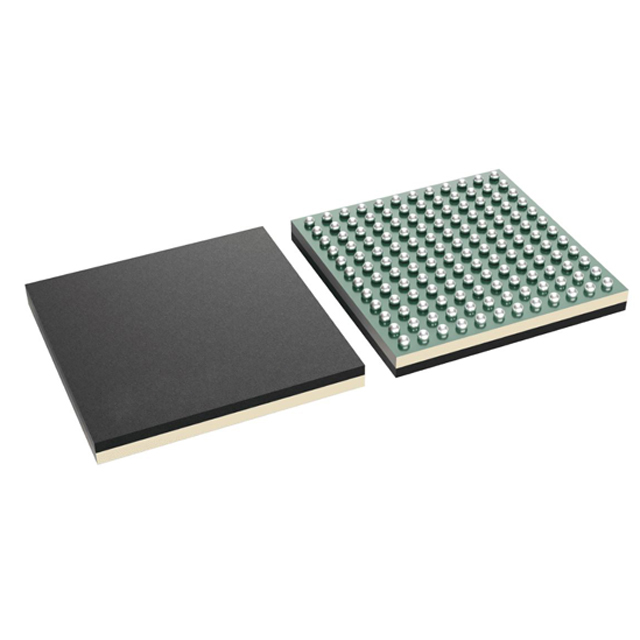

TX7516ALH - 五電平、16 通道發射機，帶 T/R 開關和片上波束形成器

產品描述

TX7516ALH 是一款高度集成的高性能發射機解決方案，適用于超聲成像系統。該器件共有 16 個脈沖電路、16 個發射/接收開關（簡稱 T/R 或 TR 開關），并支持片上波束形成器 (TxBF)。該器件還集成了片上浮動電源，減少了所需高壓電源的數量。

產品特性

發射機支持

- 16 通道 5 級脈沖發生器和有源發送/接收 (T/R) 開關

5 電平脈沖發生器：

- 最大輸出電壓：±100 V

- 最小輸出電壓：±1 V

- 最大輸出電流：2 A

- 支持 4A 輸出電流模式。

- 真正的回零輸出對地放電

- 5 MHz 時二次諧波為 -45 dBc

-3-dB 帶寬，1-kΩ || 240-pF 負載

20 MHz（±100V 電源

25 MHz（±70V 電源

在 4A 模式下，±100V 電源為 35 MHz

- 集成抖動： 從 100 Hz 至 20 kHz 測量為 100 fs

- CW 模式近距離相位噪聲：-154 dBc/Hz，偏移 1 kHz，5 MHz 信號

- 極低的接收功率：1mW/ch

應用

超聲波成像系統

壓電驅動器

探頭內超聲成像
