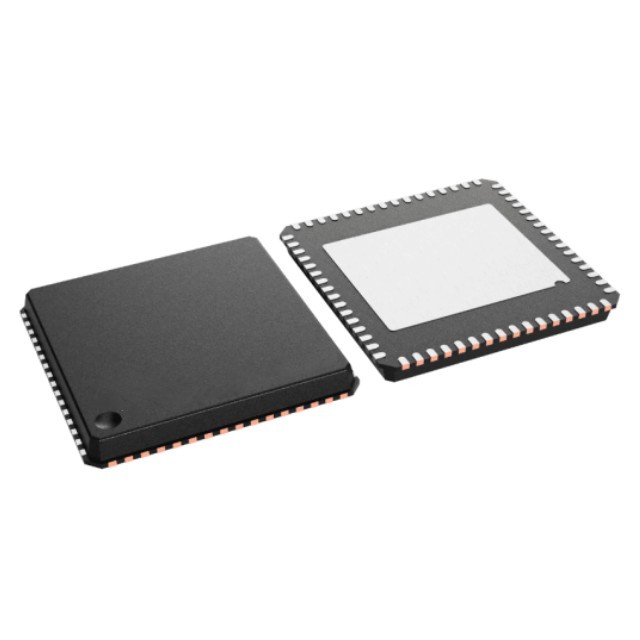

ADC32RF54IRTDT是一款單核 14 位、2.6 GSPS 至 3 GSPS、雙通道模數轉換器 (ADC)，支持輸入頻率高達 3 GHz 的射頻采樣。該設計更大限度地提高了信噪比 (SNR) 并提供 -155dBFS/Hz 的噪聲頻譜密度。使用額外的內部 ADC 以及片上信號平均，噪聲密度提高到 -161dBFS/Hz。

每個 ADC 通道都可以使用支持相位同調的 48 位 NCO 連接到四頻帶數字下變頻器 (DDC)。使用 GPIO 引腳進行 NCO 頻率控制，可以在不到 1μs 的時間內實現跳頻。

ADC32RF54IRTDT支持具有子類 1 確定性延遲的 JESD204B 串行數據接口，使用高達 13Gbps 的數據速率。

高能效 ADC 架構在 3Gsps 時的功耗為 2.1W/通道，并以較低的采樣率提供功率調節。

特性

? 14 位、雙通道 2.6GSPS 至 3GSPS ADC

? 噪聲頻譜密度：

– NSD = -155.6dBFS/Hz（無 AVG）

– NSD = -158.1dBFS/Hz（2x AVG）

– NSD = -160.4dBFS/Hz（4x AVG）

? 單核（非交錯）ADC 架構

? 孔徑抖動：50fs

? 低近端殘留相位噪聲：

– 10kHz 偏移時為 -127dBc/Hz

? 頻譜性能（fIN = 1GHz，-4dBFS）：

– 2x 內部平均

– SNR：62.3dBFS

– SFDR HD2,3：63dBc

– SFDR 最嚴重毛刺：85dBFS

? 頻譜性能（fIN = 1.8GHz，-4dBFS）：

– 2x 內部平均

– SNR：63dBFS

– SFDR HD2,3：68dBc

– SFDR 最嚴重毛刺：86dBFS

? 滿量程輸入：1.1Vpp 至 1.35Vpp（2dBm 至3.5dBm）

? 誤碼率 (CER)：10-15

? 全功率輸入帶寬 (-3dB)：2.75 GHz

? JESD204B 串行數據接口

– 最大通道速率：13 Gbps

– 支持子類 1 確定性延遲

? 數字下變頻器

– 每個 ADC 通道最多四個 DDC

– 復雜輸出：4x 至 128x 抽取

– 48 位 NCO 相位同調跳頻

– 快速跳頻：< 1us

? 功耗：2.6W/通道 (2x AVG)

? 電源：1.8 V/1.2 V

應用

? 相控陣?yán)走_(dá)

? 頻譜分析儀

? 軟件定義無線電 (SDR)

? 電子戰

? 高速數字轉換器

? 電纜基礎設施

? 通信基礎設施
