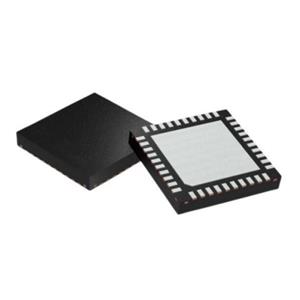

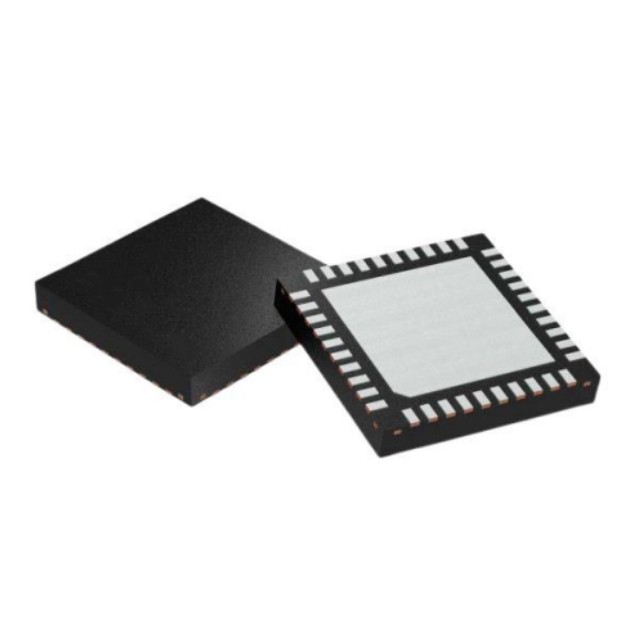

TPS53689TRSBR是一款符合 VR14 SVID 標準的降壓控制器，具有跨電感穩壓器 (TLVR) 拓?fù)渲С?、雙通道、內置非易失性存儲器 (NVM) 和 PMBus? 接口，而且與 TI 智能功率級完全兼容。D-CAP+ 架構等高級控制特性可提供快速瞬態響應、低輸出電容和良好的動態電流共享。還本地支持輸出電壓轉換率和自適應電壓定位的可調控制。此外，該器件還支持 PMBus 通信接口，可向主機系統報告遙測的電壓、電流、功率、溫度和故障狀況。所有可編程參數均可通過 PMBus 接口進行配置，而且可作為新的默認值存儲在 NVM 中，以盡可能減少外部組件數量。

特性

? 輸入電壓范圍：4.5V 至 17V

? 輸出電壓范圍：0.25V 至 5.5V

? 支持 N+M 相位配置（N+M ≤ 8，M ≤ 4）的雙路輸出

? 自帶跨電感穩壓器 (TLVR) 拓?fù)渲С郑哂?LC 開路和短路保護

? 與 TI 智能功率級完全兼容

? 支持電壓源和電流源 IMON 功率級，具有內部 1kΩ電阻器

? 支持傳統模式和跛行模式功率級故障識別

? 支持布線長度大于 12 英寸的雙側電力輸送

? 符合 Intel? VR14 SVID 標準且支持 PSYS

? 向后兼容 VR13.HC/VR13.0 SVID

? 自動 NVM 故障狀態記錄

? 增強型 D-CAP+ 控制可提供卓越的瞬態性能和出色的動態電流共享

? 可通過可編程閾值實現動態切相，從而提高輕負載和重負載下的效率

? 可通過非易失性存儲器 (NVM) 進行配置，從而減少外部組件數量

? 單獨的每相位 IMON 校準，具有多斜率增益校準以提高系統精度

? 具有可編程超時的二極管制動，可減少瞬態過沖

? 可編程的每相位谷值電流限制 (OCL)

? PMBus? v1.3.1 系統接口，用于遙測電壓、電流、功率、溫度和故障條件

? 可通過 PMBus 對環路補償進行編程

? 5.00 mm × 5.00mm，40 引腳，QFN 封裝

應用

? 數據中心和企業計算 機架式服務器

? 硬件加速器

? 網絡接口卡 (NIC)

? ASIC 和 高性能客戶端
